自動算算慣性矩

wii  潮吹

---

https://skydrive.live.com/?cid=F1E2759CC95E5989&id=F1E2759CC95E5989%21286
點入此連結，下載"自動算慣性矩"的檔案

我寫了一個可以算慣性矩的EXCEL表

隻要把形狀的輪廓座標按逆時針的方向填完

例如寬度10，高度20的矩形

座標便填(0,0)→(10,0)→(10,20)→(0,20)→(0,0)

(要記得回到原點)

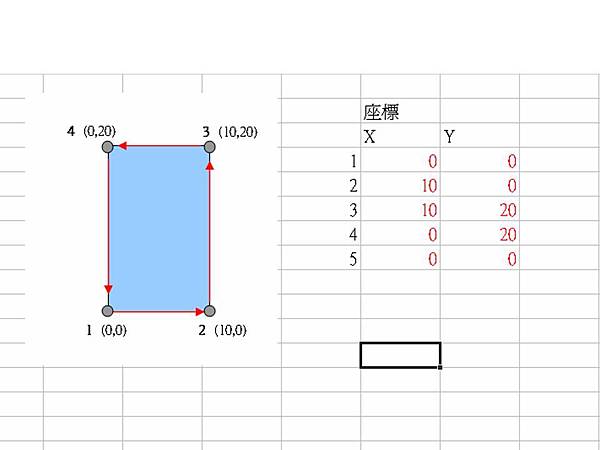

如下圖





輸入完後，便可以自動算出慣性矩



Ix=代表以x為軸所算出來的慣性矩

Iy=代表以y為軸所算出來的慣性矩

以本題為例

Ix=1/12*b*h^3=1/12*(10)*(20)^3=6666.67

seksa

Iy=1/12*b*h^3=1/12*(20)*(10)^3=1666.67

這個程式也可以找出形心座標

製作月亮

例如本題的形心座標就是(5,10)



可以利用這個程式來驗證之前算的習題

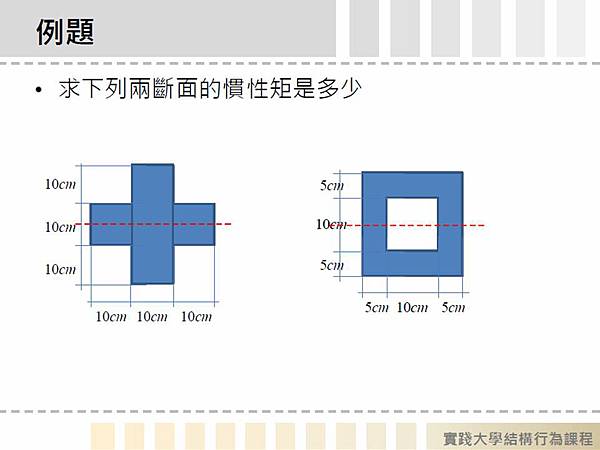

例如說chapter10的例題如下

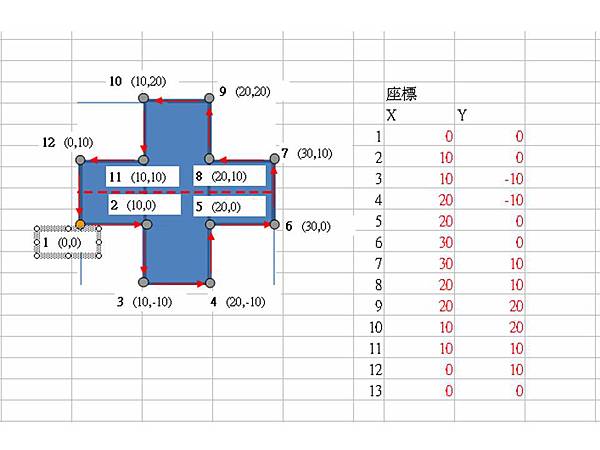

座標輸入如下圖

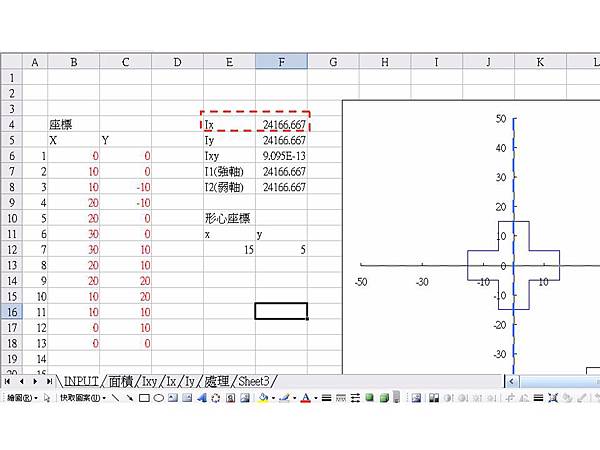

程式算出來的結果如下

與例題的答案相同







封閉的圖形也可以

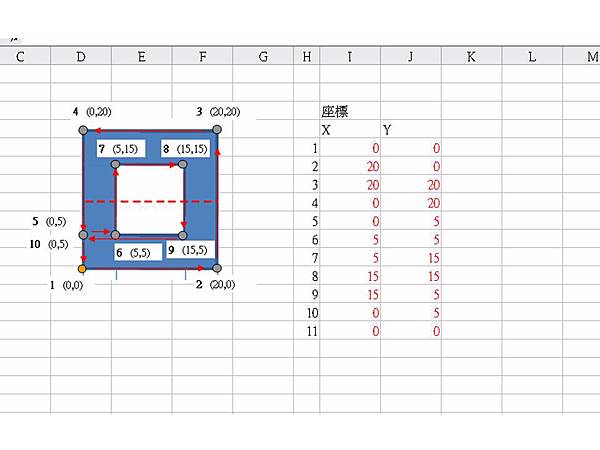

如下圖

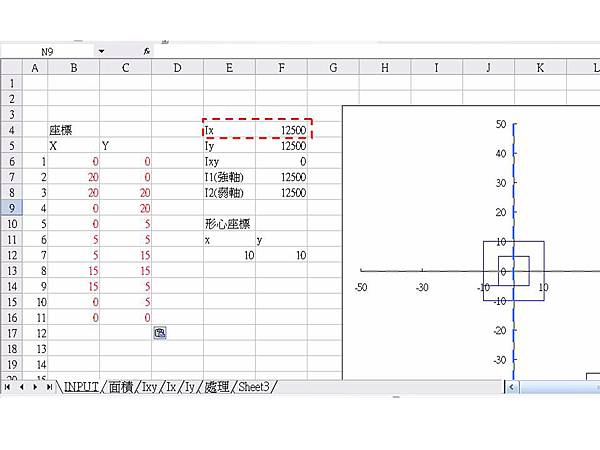

程式算出來的結果如下圖

與例題的答案相同
